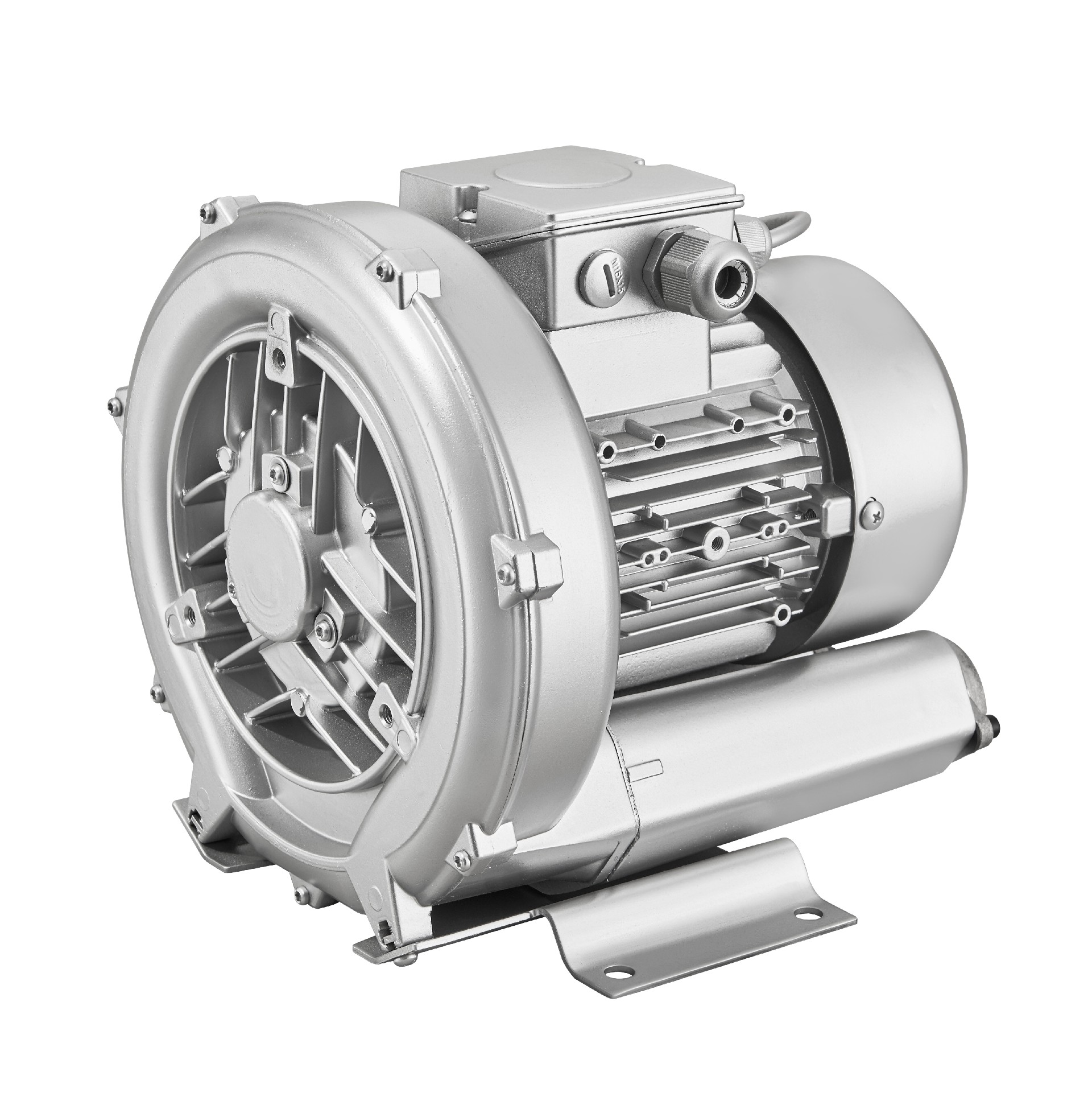

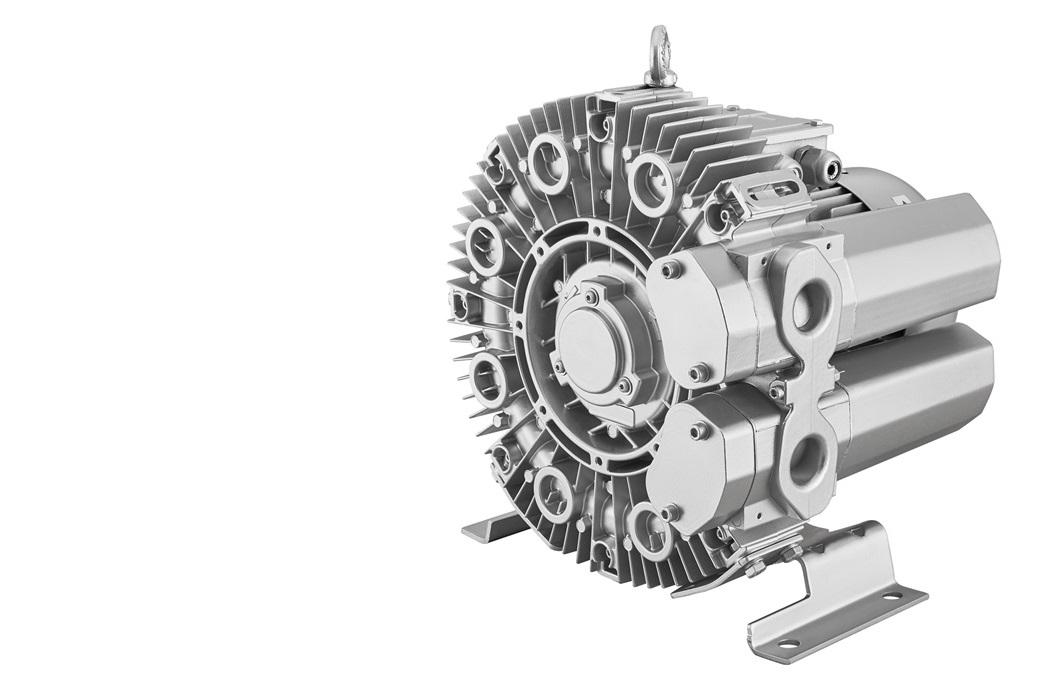

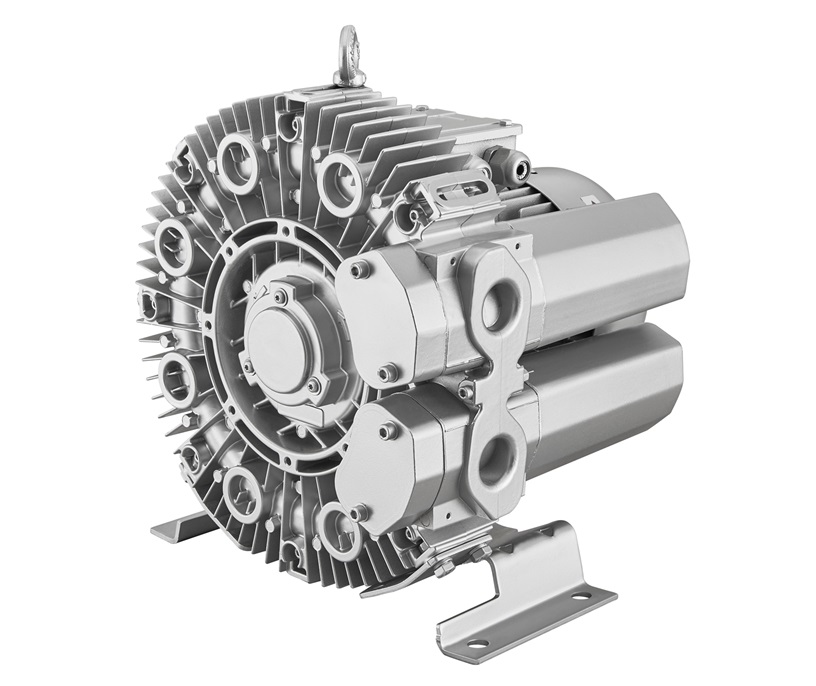

منفاخ القناة الجانبية والمنفاخ التجديدي

المواصفات العامة

سلسلة 2RB 1AC — أحادية الطور، 230 فولت، 0.37 – 2.55 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 15 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 210-7AA11	50	0.37	230	الوزن (كجم)	2.7	11	53	80	-110	110	1×2B×2110/...2141
60	2RB 210-7AA11	0.45	230	3.0	56	96	11	-130	140	1×2B×2114/...2142
2RB 230-7AA11	50	0.37	230	2.7	11	54	100	-110	110	1×2B×2110/...2141
2RB 230-7AA11	60	0.45	230	3.0	11	57	120	-130	140	1×2B×2114/...2142
2RB 310-7AA01	50	0.55	230	3.7	13	55	100	-120	120	1×2B×2114/...2142
2RB 310-7AA01	60	0.62	230	4.5	13	57	120	-130	150	1×2B×2114/...2142
2RB 310-7AA11	50	0.7	230	4.8	14	55	100	-150	150	1×2B×2114/...2142
2RB 310-7AA11	60	0.8	230	4.1	14	57	120	-150	160	1×2B×2114/...2142
2RB 320-7HA31	50	1.1	230	7.3	17	58	120	-240	280	1×2B×2110/...2141
2RB 320-7HA31	60	1.3	230	8.3	17	60	145	-230	260	1×2B×2114/...2142
2RB 330-7AA11	50	0.7	230	4.8	14	56	145	-100	100	1×2B×2110/...2141
2RB 330-7AA11	60	0.8	230	4.1	14	58	165	-110	100	1×2B×2114/...2142
2RB 410-7AA11	50	0.8	230	5.2	15	63	145	-150	160	1×2B×2110/...2141
2RB 410-7AA11	60	0.9	230	5.8	15	64	175	-160	140	1×2B×2114/...2142
2RB 410-7AA21	50	1.1	230	7.3	16	63	145	-150	190	1×2B×2110/...2141
2RB 410-7AA21	60	1.3	230	8.3	16	64	175	-180	190	1×2B×2114/...2142
2RB 420-7HA31	50	1.5	230	9	26	66	150	-280	290	1×2B×2110/...2141
2RB 420-7HA31	60	1.75	230	10	26	69	180	-250	280	1×2B×2114/...2142
2RB 430-7AA11	50	0.8	230	5.2	16	64	180	-100	110	1×2B×2110/...2141
2RB 430-7AA11	60	0.9	230	5.8	16	66	210	-100	110	1×2B×2110/...2141
2RB 430-7AA21	50	1.1	230	7.3	17	64	180	-170	210	1×2B×2110/...2141
2RB 430-7AA21	60	1.3	230	8.3	17	66	210	-145	145	1×2B×2114/...2142
2RB 510-7AA11	50	1.1	230	7.3	21	64	210	-160	160	1×2B×2110/...2145
2RB 510-7AA11	60	1.3	230	8.3	21	70	255	-150	160	1×2B×2110/...2146
2RB 510-7AA21	50	1.5	230	9	24	64	210	-190	200	1×2B×2110/...2145
2RB 510-7AA21	60	1.75	230	10	24	70	255	-180	180	1×2B×2110/...2146
2RB 530-7AA21	50	1.5	230	9	26	65	270	-140	120	1×2B×2110/...2145
2RB 530-7AA21	60	1.75	230	10	26	71	330	-110	100	1×2B×2110/...2146
2RB 710-7AA11	50	2.2	230	12.8	30	72	318	-190	190	1×2B×2110/...2141
2RB 710-7AA11	60	2.55	230	12.8	30	74	376	-190	200	1×2B×2114/...2146

سلسلة 2RB 1AC — أحادية الطور، 115 / 230 فولت، 0.37 – 1.75 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 12 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 210-7AV15	50	0.37	115/230	الوزن (كجم)	5.4/2.7	11	53	80	-110	110	1×2B×2110/...2141
60	2RB 210-7AV15	0.45	115/230	6.0/3.0	56	96	11	-130	140	1×2B×2114/...2142
2RB 230-7AV15	50	0.37	115/230	5.4/2.7	11	54	101	-110	110	1×2B×2110/...2141
2RB 230-7AV15	60	0.45	115/230	6.0/3.0	11	57	121	-130	140	1×2B×2114/...2142
2RB 410-7AV25	50	1.1	115/230	14.6/7.3	16	63	148	-150	190	1×2B×2110/...2141
2RB 410-7AV25	60	1.3	115/230	16.6/8.3	16	64	190	-180	190	1×2B×2114/...2142
2RB 420-7AV45	50	1.5	115/230	22/11	27	66	150	-250	260	1×2B×2110/...2141
2RB 420-7AV45	60	1.75	115/230	24/12	27	69	190	-250	270	1×2B×2114/...2142
2RB 430-7AV25	50	1.1	115/230	14.6/7.3	16	64	180	-170	170	1×2B×2110/...2141
2RB 430-7AV25	60	1.3	115/230	16.6/8.3	16	65	212	-180	180	1×2B×2110/...2141
2RB 490-7AA11	50	0.5	230	4.1	16	63	140	-80	90	-
2RB 490-7AB16	60	0.62	115	10	16	64	102	-110	110	-
2RB 490-7AV25	50	1.1	115/230	14.6/7.3	16	63	142	-110	120	1×2B×2110/...2141
2RB 490-7AV25	60	1.3	115/230	16.6/8.3	16	64	172	-140	190	1×2B×2114/...2142
2RB 510-7AV35	50	1.5	115/230	22/11	26	64	210	-190	200	1×2B×2110/...2145
2RB 510-7AV35	60	1.75	115/230	24/12	26	70	255	-180	180	1×2B×2110/...2146
2RB 530-7AV35	50	1.5	115/230	22/11	26	65	270	-140	120	1×2B×2110/...2141
2RB 530-7AV35	60	1.75	115/230	24/12	26	71	325	-110	100	1×2B×2114/...2146
2RB 590-7AA21	50	1.2	230	7.9	21	64	210	-110	130	-
2RB 590-7AB26	60	1.75	115	21.5	21	70	255	-160	140	-

سلسلة 2RB2 3AC — ثلاثية الطور، 200–480 فولت، 0.25 – 0.83 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 6 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 210-7AH06	50	0.25	200-240 △ /345-415	الوزن (كجم)	2.1 △ /1.2Y	9	53	80	-100	110	1×...2110/...2141
60	2RB 210-7AH06	0.29	220-275 △ /380-480	2.0 △ /1.15Y	56	98	9	-110	120	1×...2114/...2142
2RB 210-7AH16	50	0.4	200-240 △ /345-415	2.6 △ /1.5Y	10	53	80	-120	130	1×...2110/...2141
2RB 210-7AH16	60	0.5	220-275 △ /380-480	2.6 △ /1.5Y	10	56	98	-150	160	1×...2114/...2142
2RB 220-7HH26	50	0.7	200-240 △ /345-415	3.8 △ /2.2Y	15	55	85	-210	240	1×...2110/...2141
2RB 220-7HH26	60	0.83	220-275 △ /380-480	3.75 △ /2.15Y	15	61	102	-250	250	1×...2114/...2142
2RB 230-7AH06	50	0.25	200-240 △ /345-415	2.1 △ /1.2Y	10	54	105	-80	80	1×...2110/...2141
2RB 230-7AH06	60	0.29	220-275 △ /380-480	1.7 △ /1.0Y	10	57	120	-80	80	1×...2114/...2142
2RB 230-7AH16	50	0.4	200-240 △ /345-415	2.6 △ /1.5Y	11	54	105	-120	130	1×...2110/...2141
2RB 230-7AH16	60	0.5	220-275 △ /380-480	2.6 △ /1.5Y	11	57	120	-150	155	1×...2114/...2142
2RB 230-7AH26	50	0.7	200-240 △ /345-415	3.8 △ /2.2Y	12	54	105	-120	130	1×2B×2110/...2141
2RB 230-7AH26	60	0.83	220-275 △ /380-480	3.8 △ /2.2Y	12	57	120	-165	180	2×2B×2114/...2142

سلسلة 2RB3 3AC — ثلاثية الطور، 200–480 فولت، 0.55 – 1.5 كيلوواط

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 310-7AH06	50	0.55	200-240 △ /345-415	الوزن (كجم)	2.8 △ /1.6Y	11	55	100	-110	120	1×2B×2110/...2141
60	2RB 310-7AH06	0.63	220-275 △ /380-480	3.0 △ /1.7Y	57	120	11	-110	120	1×2B×2114/...2142
2RB 310-7AH16	50	0.75	200-240 △ /345-415	3.8 △ /2.2Y	12	55	100	-150	150	1×2B×2110/...2141
2RB 310-7AH16	60	0.83	220-275 △ /380-480	3.8 △ /2.2Y	12	57	120	-150	140	1×2B×2114/...2142
2RB 320-7HH26	50	0.85	200-240 △ /345-415	4.2 △ /2.4Y	17	58	110	-200	230	1×2B×2110/...2141
2RB 320-7HH26	60	0.95	220-275 △ /380-480	4.0 △ /2.3Y	17	60	130	-240	240	1×2B×2114/...2142
2RB 320-7HH36	50	1.3	200-240 △ /345-415	5.7 △ /3.3Y	18	58	110	-280	290	1×2B×2110/...2141
2RB 320-7HH36	60	1.5	220-275 △ /380-480	6.0 △ /3.5Y	18	60	130	-300	400	1×2B×2114/...2142
2RB 330-7AH06	50	0.55	200-240 △ /345-415	2.8 △ /1.6Y	12	56	140	-60	60	1×2B×2110/...2141
2RB 330-7AH06	60	0.63	220-275 △ /380-480	3.0 △ /1.7Y	12	58	165	-50	50	1×2B×2114/...2142
2RB 330-7AH16	50	0.75	200-240 △ /345-415	3.8 △ /2.2Y	13	56	140	-100	100	1×2B×2110/...2141
2RB 330-7AH16	60	0.83	220-275 △ /380-480	3.8 △ /2.2Y	13	58	165	-115	100	1×2B×2114/...2142

سلسلة 2RB4 3AC — ثلاثية الطور، 200–480 فولت، 0.6 – 2.55 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 9 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 410-7AH06	50	0.7	200-240 △ /345-415	الوزن (كجم)	3.8 △ /2.2Y	13	63	145	-120	120	1×...2110/...2141
60	2RB 410-7AH06	0.83	220-275 △ /380-480	3.75 △ /2.15Y	64	175	13	-130	130	1×...2114/...2142
2RB 410-7AH16	50	0.85	200-240 △ /345-415	4.0 △ /2.3Y	16	63	145	-160	160	1×...2110/...2141
2RB 410-7AH16	60	0.95	220-275 △ /380-480	3.85 △ /2.25Y	16	64	175	-160	160	1×...2114/...2142
2RB 410-7AH26	50	1.3	200-240 △ /345-415	5.7 △ /3.3Y	17	63	145	-170	200	1×...2110/...2141
2RB 410-7AH26	60	1.5	220-275 △ /380-480	6.0 △ /3.5Y	17	64	175	-210	220	1×...2114/...2142
2RB 420-7HH36	50	1.6	200-240 △ /345-415	7.5 △ /4.3Y	25	66	150	-280	280	1×2B×2110/...2141
2RB 420-7HH36	60	2.05	220-275 △ /380-480	7.6 △ /4.4Y	25	69	180	-320	310	2×2B×2114/...2142
2RB 420-7HH46	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	27	66	150	-330	440	1×2B×2110/...2141
2RB 420-7HH46	60	2.55	220-275 △ /380-480	10.0 △ /5.8Y	27	69	180	-350	420	1×2B×2114/...2142
2RB 430-7AH06	50	0.7	200-240 △ /345-415	3.8 △ /2.2Y	14	64	180	-70	70	1×...2110/...2141
2RB 430-7AH06	60	0.83	220-275 △ /380-480	3.8 △ /2.2Y	14	65	210	-50	50	2×...2114/...2142
2RB 430-7AH16	50	0.85	200-240 △ /345-415	4.2 △ /2.4Y	17	64	180	-120	120	1×...2110/...2141
2RB 430-7AH16	60	0.95	220-275 △ /380-480	4.0 △ /2.3Y	17	65	210	-90	70	2×...2114/...2142
2RB 430-7AH26	50	1.3	200-240 △ /345-415	6.6 △ /3.8Y	18	64	180	-170	220	1×...2110/...2141
2RB 430-7AH26	60	1.5	220-275 △ /380-480	6.9 △ /4.0Y	18	65	210	-200	160	1×...2114/...2142
2RB 490-7AH16	50	0.6	200-240 △ /345-415	2.8 △ /1.6Y	14	63	140	-120	120	——
2RB 490-7AH16	60	0.85	220-275 △ /380-480	3.6 △ /2.1Y	14	64	175	-140	140	——

سلسلة 2RB5 3AC — ثلاثية الطور، 200–720 فولت، 0.85 – 4.6 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 11 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 510-7AH06	50	0.85	200-240 △ /345-415	الوزن (كجم)	4.0 △ /2.3Y	20	64	210	-110	100	1×...2110/...2145
60	2RB 510-7AH06	0.95	220-275 △ /380-480	4.2 △ /2.3Y	70	255	20	-80	70	1×...2114/...2146
2RB 510-7AH16	50	1.3	200-240 △ /345-415	6.6 △ /3.8Y	22	64	210	-170	170	1×...2110/...2145
2RB 510-7AH16	60	1.5	220-275 △ /380-480	6.9 △ /4.0Y	22	70	255	-150	140	1×...2114/...2146
2RB 510-7AH26	50	1.6	200-240 △ /345-415	7.5 △ /4.3Y	23	64	210	-200	190	1×...2110/...2145
2RB 510-7AH26	60	2.05	220-275 △ /380-480	7.6 △ /4.4Y	23	70	255	-220	210	1×...2114/...2146
2RB 510-7AH36	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	25	64	210	-220	270	1×...2110/...2145
2RB 510-7AH36	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	25	70	255	-260	290	1×...2114/...2146
2RB 520-7HH46	50	3.0	200-240 △ /345-415	12.5 △ /7.2Y	40	72	230	-340	410	1×2B×2110/...2145
2RB 520-7HH46	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	40	74	275	-380	360	1×2B×2114/...2146
2RB 520-7HH57	50	4.0	345-415 △ /600-720	10.0 △ /5.8Y	44	72	230	-390	490	1×2B×2110/...2145
2RB 520-7HH57	60	4.6	380-480 △ /660-720	9.9 △ /5.71Y	44	74	275	-410	480	1×2B×2114/...2146
2RB 530-7AH06	50	0.85	200-240 △ /345-415	4.0 △ /2.3Y	21	65	270	-40	40	1×...2110/...2145
2RB 530-7AH06	60	0.95	220-275 △ /380-480	4.2 △ /2.4Y	21	71	330	-40	40	1×...2114/...2146
2RB 530-7AH16	50	1.3	200-240 △ /345-415	6.6 △ /3.8Y	23	65	270	-100	100	1×...2110/...2145
2RB 530-7AH16	60	1.5	220-275 △ /380-480	6.9 △ /4.0Y	23	71	330	-70	50	1×...2114/...2146
2RB 530-7AH26	50	1.6	200-240 △ /345-415	7.5 △ /4.3Y	24	65	270	-150	150	1×...2110/...2145
2RB 530-7AH26	60	2.05	220-275 △ /380-480	7.6 △ /4.4Y	24	71	330	-150	130	1×...2114/...2146
2RB 530-7AH36	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	26	65	270	-220	230	1×...2110/...2145
2RB 530-7AH36	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	26	71	330	-230	210	1×...2110/...2146
2RB 590-7AH26	50	1.1	200-240 △ /345-415	5.7 △ /3.3Y	23	64	210	-130	150	-
2RB 590-7AH26	60	1.7	220-275 △ /380-480	6.0 △ /3.5Y	23	71	255	-180	210	-

سلسلة 2RB6 3AC — ثلاثية الطور، 200–720 فولت، 1.6 – 3.45 كيلوواط

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 610-7AH06	50	1.6	200-240 △ /345-415	الوزن (كجم)	8.5 △ /4.9Y	25	68	265	-170	180	1×...2110/...2145
60	2RB 610-7AH06	2.05	220-275 △ /380-480	8.8 △ /5.1Y	70	315	25	-180	190	1×...2114/...2146
2RB 610-7AH16	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	28	69	265	-235	220	1×...2110/...2145
2RB 610-7AH16	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	28	72	315	-245	230	1×...2114/...2146
2RB 610-7AH26	50	3.0	200-240 △ /345-415	12.5 △ /7.2Y	34	69	265	-280	280	1×...2110/...2145
2RB 610-7AH26	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	34	72	315	-260	270	1×...2114/...2146
2RB 630-7AH06	50	1.6	200-240 △ /345-415	8.5 △ /4.9Y	26	70	345	-125	125	1×...2110/...2145
2RB 630-7AH06	60	2.05	220-275 △ /380-480	8.8 △ /5.1Y	26	73	415	-105	130	1×...2114/...2146
2RB 630-7AH16	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	29	70	345	-200	195	1×...2110/...2145
2RB 630-7AH16	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	29	73	415	-170	195	1×...2114/...2146
2RB 630-7AH26	50	3.0	345-415 △ /600-720	12.5 △ /7.2Y	35	70	345	-240	220	1×...2110/...2145
2RB 630-7AH26	60	3.45	380-480 △ /660-720	12.6 △ /7.3Y	35	73	415	-210	220	1×...2114/...2146

سلسلة 2RB7 3AC — ثلاثية الطور، 200–720 فولت، 1.6 – 8.6 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 17 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 710-7AH06	50	1.6	200-240 △ /345-415	الوزن (كجم)	8.5 △ /4.9Y	27	69	318	-160	150	1×...2110/...2145
60	2RB 710-7AH06	2.05	220-275 △ /380-480	8.8 △ /5.1Y	72	376	27	-160	150	1×...2114/...2146
2RB 710-7AH16	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	30	69	318	-210	200	1×...2110/...2145
2RB 710-7AH16	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	30	72	376	-210	200	1×...2114/...2146
2RB 710-7AH26	50	3.0	200-240 △ /345-415	12.5 △ /7.2Y	36	69	318	-270	290	1×...2110/...2145
2RB 710-7AH26	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	36	72	376	-250	230	1×...2114/...2146
2RB 710-7AH37	50	4.0	345-415 △ /600-720	9.0 △ /5.2Y	40	69	318	-290	330	1×...2110/...2145
2RB 710-7AH37	60	4.6	380-480 △ /660-720	9.0 △ /5.2Y	40	72	376	-230	330	1×...2114/...2146
2RB 720-7HH16	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	43	73	320	-220	210	1×2B×2110/...2145
2RB 720-7HH16	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	43	76	380	-170	150	2×2B×2114/...2146
2RB 720-7HH26	50	3.0	200-240 △ /345-415	12.5 △ /7.2Y	48	73	320	-280	260	1×2B×2110/...2145
2RB 720-7HH26	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	48	76	380	-230	200	2×2B×2114/...2146
2RB 720-7HH37	50	4.3	345-415 △ /600-720	10.0 △ /5.2Y	54	73	320	-360	380	1×2B×2110/...2145
2RB 720-7HH37	60	4.8	380-480 △ /660-720	10.4 △ /6.0Y	54	76	380	-350	320	1×2B×2114/...2146
2RB 720-7HH47	50	5.5	345-415 △ /600-720	13.3 △ /7.7Y	66	73	320	-440	500	1×2B×2110/...2145
2RB 720-7HH47	60	6.3	380-480 △ /660-720	13.3 △ /7.7Y	66	76	380	-440	500	1×2B×2114/...2146
2RB 720-7HH57	50	7.5	345-415 △ /600-720	16.7 △ /9.6Y	73	73	320	-440	570	1×2B×2110/...2145
2RB 720-7HH57	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	73	76	380	-460	660	1×2B×2114/...2146
2RB 730-7AH06	50	1.6	200-240 △ /345-415	8.5 △ /4.9Y	29	70	420	-100	100	1×...2110/...2145
2RB 730-7AH06	60	2.05	220-275 △ /380-480	8.8 △ /5.1Y	29	73	500	-110	80	3×...2114/...2146
2RB 730-7AH16	50	2.2	200-240 △ /345-415	9.7 △ /5.6Y	32	70	420	-170	170	1×...2110/...2145
2RB 730-7AH16	60	2.55	220-275 △ /380-480	10.3 △ /6.0Y	32	73	500	-160	120	2×...2114/...2146
2RB 730-7AH26	50	3.0	200-240 △ /345-415	12.5 △ /7.2Y	37	70	420	-220	220	1×...2110/...2145
2RB 730-7AH26	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	37	73	500	-200	190	2×...2114/...2146
2RB 730-7AH37	50	4.0	345-415 △ /600-720	9.0 △ /5.2Y	43	70	420	-260	310	1×...2110/...2145
2RB 730-7AH37	60	4.6	380-480 △ /660-720	9.0 △ /5.2Y	43	73	500	-260	280	2×...2114/...2146
2RB 740-7GH37	50	4.0	345-415 △ /600-720	9.0 △ /5.2Y	54	74	500	-150	140	1×2B×2110/...2145
2RB 740-7GH37	60	4.6	380-480 △ /660-720	9.0 △ /5.2Y	54	78	600	-100	90	2×2B×2114/...2146
2RB 740-7GH47	50	5.5	345-415 △ /600-720	13.3 △ /7.7Y	69	74	500	-240	260	1×2B×2110/...2145
2RB 740-7GH47	60	6.3	380-480 △ /660-720	13.3 △ /7.7Y	69	78	600	-210	200	2×2B×2114/...2146
2RB 740-7GH57	50	7.5	345-415 △ /600-720	16.7 △ /9.6Y	75	74	500	-240	320	1×2B×2110/...2145
2RB 740-7GH57	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	75	78	600	-270	300	1×2B×2114/...2146
2RB 790-7AH26	50	2.2	200-240 △ /345-415	12.5 △ /7.2Y	36	69	320	-160	200	-
2RB 790-7AH26	60	3.45	220-275 △ /380-480	12.6 △ /7.3Y	36	72	370	-240	250	-

سلسلة 2RB8 3AC — ثلاثية الطور، 345–720 فولت، 4 – 17.3 كيلوواط

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 810-7AH07	50	4.0	345-415 △ /600-720	الوزن (كجم)	9.5 △ /5.5Y	54	70	530	-200	200	1×2B×4740/...4840
60	2RB 810-7AH07	4.6	380-480 △ /660-720	9.5 △ /5.5Y	74	620	54	-160	160	1×2B×4744/...4844
2RB 810-7AH17	50	5.5	345-415 △ /600-720	12.9 △ /7.4Y	63	70	530	-300	300	1×2B×4740/...4840
2RB 810-7AH17	60	6.3	380-480 △ /660-720	12.9 △ /7.45Y	63	74	620	-300	280	1×2B×4744/...4844
2RB 810-7AH27	50	7.5	345-415 △ /600-720	16.7 △ /9.6Y	66	70	530	-320	430	1×2B×4740/...4840
2RB 810-7AH27	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	66	74	620	-350	400	1×2B×4744/...4844
2RB 820-7HH17	50	5.5	345-415 △ /600-720	13.3 △ /7.7Y	83	74	520	-240	240	1×2B×4740/...4840
2RB 820-7HH17	60	6.3	380-480 △ /660-720	13.3 △ /7.7Y	83	78	620	-170	160	1×2B×4744/...4844
2RB 820-7HH27	50	7.5	345-415 △ /600-720	16.7 △ /9.6Y	86	74	520	-400	400	1×2B×4740/...4840
2RB 820-7HH27	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	86	78	620	-360	330	2×2B×4744/...4844
2RB 820-7HH37	50	11.0	345-415 △ /600-720	28.0 △ /16.2Y	104	74	520	-430	600	1×2B×4740/...4840
2RB 820-7HH37	60	12.6	380-480 △ /660-720	29.0 △ /16.7Y	104	78	620	-460	600	2×2B×4744/...4844
2RB 820-7HH47	50	15.0	345-415 △ /600-720	32.5 △ /18.8Y	120	74	520	-460	670	1×2B×4740/...4840
2RB 820-7HH47	60	17.3	380-480 △ /660-720	34.5 △ /19.9Y	120	78	620	-490	750	1×2B×4744/...4844
2RB 830-7AH07	50	4.0	345-415 △ /600-720	9.5 △ /5.5Y	57	70	700	-150	140	1×2B×2110/...2145
2RB 830-7AH07	60	4.6	380-480 △ /660-720	9.5 △ /5.5Y	57	74	840	-90	90	1×2B×4744/...4844
2RB 830-7AH17	50	5.5	345-415 △ /600-720	12.9 △ /7.4Y	66	70	700	-200	180	1×2B×2110/...2145
2RB 830-7AH17	60	6.3	380-480 △ /660-720	12.9 △ /7.45Y	66	74	840	-180	180	1×2B×4744/...4844
2RB 830-7AH27	50	7.6	345-415 △ /600-720	16.7 △ /9.6Y	69	70	700	-270	260	1×2B×2110/...2145
2RB 830-7AH27	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	69	74	840	-270	260	1×2B×4744/...4844
2RB 840-7HH27	50	7.5	345-415 △ /600-720	16.7 △ /9.6Y	91	74	900	-200	180	1×2B×4740/...4840
2RB 840-7HH27	60	8.6	380-480 △ /660-720	17.3 △ /10.0Y	91	78	1050	-150	120	1×2B×4744/...4844
2RB 840-7HH37	50	11.0	345-415 △ /600-720	28.0 △ /16.2Y	110	74	900	-280	370	1×2B×4740/...4840
2RB 840-7HH37	60	12.6	380-480 △ /660-720	29.0 △ /16.7Y	110	78	1050	-310	350	1×2B×4744/...4844

سلسلة 2RB9 3AC — ثلاثية الطور، 345–720 فولت، 8.5 – 29 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 16 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	2RB 910-7AH07	50	8.5	345-415 △ /600-720	الوزن (كجم)	18.2 △ /10.5Y	93	74	1050	-210	210	1×...750/...860
60	2RB 910-7AH07	9.8	380-480 △ /660-720	18.2 △ /10.5Y	79	1250	93	-180	180	1×...754/...864
2RB 910-7AH17	50	12.5	345-415 △ /600-720	28.0 △ /16.2Y	116	74	1050	-280	270	1×...750/...860
2RB 910-7AH17	60	14.5	380-480 △ /660-720	29.0 △ /16.7Y	116	79	1250	-270	260	1×...754/...864
2RB 910-7AH37	50	18.5	345-415 △ /600-720	37.0 △ /21.0Y	126	74	1050	-340	460	1×...750/...860
2RB 910-7AH37	60	21.3	380-480 △ /660-720	39.0 △ /22.5Y	126	79	1250	-380	420	1×...754/...864
2RB 920-7HH17	50	12.5	345-415 △ /600-720	28.0 △ /16.2Y	187	74	1110	-300	270	1×...750/...860
2RB 920-7HH17	60	14.5	380-480 △ /660-720	29.0 △ /16.7Y	187	78	1310	-220	200	1×...754/...864
2RB 920-7HH27	50	16.5	345-415 △ /600-720	35.0 △ /20.0Y	197	74	1110	-410	370	1×...750/...860
2RB 920-7HH27	60	19.0	380-480 △ /660-720	36.5 △ /21.0Y	197	78	1310	-340	300	1×...754/...864
2RB 920-7HH37	50	20.0	345-415 △ /600-720	40.0 △ /23.0Y	204	74	1110	-440	500	1×...750/...860
2RB 920-7HH37	60	23.0	380-480 △ /660-720	42.0 △ /24.2Y	204	78	1310	-440	430	1×...754/...864
2RB 920-7HH47	50	25.0	345-415 △ /600-720	52.0 △ /30.0Y	211	74	1110	-440	590	1×...750/...860
2RB 920-7HH47	60	29.0	380-480 △ /660-720	52.0 △ /30.0Y	211	78	1310	-440	540	1×...754/...864
2RB 930-7AH07	50	8.5	345-415 △ /600-720	18.2 △ /10.5Y	98	75	1370	-120	110	2×...750/1×...880
2RB 930-7AH07	60	9.8	380-480 △ /660-720	18.2 △ /10.5Y	98	80	1650	-80	70	2×...754/1×...864
2RB 930-7AH17	50	12.5	345-415 △ /600-720	28.0 △ /16.2Y	121	75	1370	-210	190	1×...750/...880
2RB 930-7AH17	60	14.5	380-480 △ /660-720	29.0 △ /16.7Y	121	80	1650	-170	160	1×...754/...864
2RB 930-7AH37	50	18.5	345-415 △ /600-720	37.0 △ /21.0Y	131	75	1370	-310	320	1×...750/...880
2RB 930-7AH37	60	21.3	380-480 △ /660-720	39.0 △ /22.5Y	131	80	1650	-300	280	1×...754/...864
2RB 940-7BH27	50	15.0	345-415 △ /600-720	35.0 △ /20.0Y	187	75	1940	-130	110	2×...750/1×...880
2RB 940-7BH27	60	17.5	380-480 △ /660-720	36.5 △ /21.0Y	187	84	2310	-60	40	2×...754/1×...864
2RB 940-7BH37	50	20.0	345-415 △ /600-720	40.0 △ /23.0Y	212	75	1940	-220	200	2×...750/1×...880
2RB 940-7BH37	60	23.0	380-480 △ /660-720	42.0 △ /24.2Y	212	84	2310	-160	130	2×...754/1×...864
2RB 940-7BH47	50	25.0	345-415 △ /600-720	52.0 △ /30.0Y	219	75	1940	-310	270	1×...750/...880
2RB 940-7BH47	60	29.0	380-480 △ /660-720	52.0 △ /30.0Y	219	84	2310	-270	220	1×...754/...864
2RB 943-7BH27¹⁾	50	15.0	345-415 △ /600-720	35.0 △ /20.0Y	220	75	2050	-160	170	2×...750/1×...870
2RB 943-7BH27¹⁾	60	17.5	380-480 △ /660-720	36.5 △ /21.0Y	220	84	2480	-110	120	2×...754/1×...874
2RB 943-7BH37¹⁾	50	20.0	345-415 △ /600-720	40.0 △ /23.0Y	230	75	2050	-250	230	2×...750/1×...870
2RB 943-7BH37¹⁾	60	23.0	380-480 △ /660-720	42.0 △ /24.2Y	230	84	2480	-190	180	2×...754/1×...874
2RB 943-7BH47¹⁾	50	25.0	345-415 △ /600-720	52.0 △ /30.0Y	235	75	2050	-310	270	2×...750/1×...870
2RB 943-7BH47¹⁾	60	29.0	380-480 △ /660-720	52.0 △ /30.0Y	235	84	2480	-270	230	2×...754/1×...874

¹⁾ التركيب على الغلاف الطرفي فقط

سلسلة 4RB 1AC — أحادية الطور، 115 / 230 فولت، 0.55 – 1.75 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 7 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	4RB 210-0AV75-7	50	0.55	115/230	الوزن (كجم)	13/3.1	18	57	47	-230	290	1×...2110/...2141
60	4RB 210-0AV75-7	0.63	115/230	14.2/7.1	62	57	18	-270	320	1×...2114/...2142
4RB 220-0AV75-7	50	1.5	115/230	19.4/9.7	30	58	47	-370	600	1×...2110/...2141
4RB 220-0AV75-7	60	1.75	115/230	20.6/10.3	30	62	60	-420	660	1×...2114/...2142
4RB 310-0AV71-7	50	0.94	230	9	18	57	66	-250	350	1×...2110/...2141
4RB 310-0AV75-7	50	0.94	115/230	15.2/7.6	18	57	66	-250	350	1×...2110/...2141
4RB 310-0AV75-7	60	1.1	115/230	18/9	18	62	80	-280	390	1×...2114/...2142
4RB 320-0AV75-7	50	1.5	115/230	19.4/9.7	32	59	65	-400	550	1×...2110/...2141
4RB 320-0AV75-7	60	1.75	115/230	20.6/10.3	32	63	76	-390	540	1×...2114/...2142
4RB 410-0AA41-7	50	1.1	230	10.1	23	58	87	-300	380	1×...2110/...2141
4RB 410-0AB46-7	60	1.3	115	20	23	63	105	-350	390	1×...2114/...2142

سلسلة 4RB 3AC — ثلاثية الطور، 200–720 فولت، 0.55 – 3.8 كيلوواط

بيانات الاختيار والطلب عند 50 هرتز و60 هرتز. جميع الـ 8 طرازًا متوفرة في المخزون. القدرة والتيار عند الخرج الاسمي. الجهد موضّح في عمود التنسيق — الطرازات ثلاثية الطور تُوصَّل مثلثًا (△) أو نجمة (Y) حسب كود الطلب.

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	4RB 210-0AH16-7	50	0.55	200-240 △ /345-415	الوزن (كجم)	2.8 △ /1.6Y	16	57	47	-230	290	1×...2110/...2141
60	4RB 210-0AH16-7	0.63	220-275 △ /380-480	3 △ /1.7Y	62	57	16	-270	320	1×...2114/...2142
4RB 310-0AH16-7	50	0.55	200-240 △ /345-415	2.8 △ /1.6Y	16	57	66	-250	250	1×...2110/...2141
4RB 310-0AH16-7	60	0.63	220-275 △ /380-480	3 △ /1.7Y	16	62	80	-260	250	1×...2114/...2142
4RB 310-0AH26-7	50	0.81	200-240 △ /345-415	4 △ /2.3Y	17	57	66	-280	350	1×...2110/...2141
4RB 310-0AH26-7	60	0.94	220-275 △ /380-480	4 △ /2.3Y	17	62	80	-340	360	1×...2114/...2142
4RB 410-0AH16-7	50	1.1	200-240 △ /345-415	5.4 △ /3.1Y	23	58	87	-300	380	1×...2110/...2141
4RB 410-0AH16-7	60	1.3	220-275 △ /380-480	5.4 △ /3.1Y	23	62	105	-340	370	1×...2114/...2142
4RB 510-0AH16-8	50	1.5	200-240 △ /345-415	7.5 △ /4.3Y	26	64	120	-310	360	1×...2110/...2141
4RB 510-0AH16-8	60	1.75	220-275 △ /380-480	7.6 △ /4.4Y	26	68	145	-340	320	1×...2114/...2142
4RB 510-0AH26-8	50	2.2	345-415 △ /600-720	11.4 △ /6.6Y	29	64	120	-310	470	1×...2110/...2141
4RB 510-0AH26-8	60	2.55	380-480 △ /660-720	11.2 △ /6.5Y	29	68	145	-360	480	1×...2114/...2142
4RB 610-0AH16-8	50	2.2	200-240 △ /345-415	11.4 △ /6.6Y	32	65	165	-340	360	1×...2110/...2141
4RB 610-0AH16-8	60	2.55	220-275 △ /380-480	11.2 △ /6.5Y	32	71	195	-360	315	1×...2114/...2142
4RB 610-0AH36-8	50	3.3	200-240 △ /345-415	13 △ /7.5Y	35	65	165	-340	480	1×...2110/...2141
4RB 610-0AH36-8	60	3.8	220-275 △ /380-480	14.2 △ /8.2Y	35	71	195	-380	530	1×...2114/...2142

سلسلة 4RB 3AC — ثلاثية الطور، 200–480 فولت، 0.81 – 8.6 كيلوواط · متعددة المراحل

الطراز	هرتز	القدرة (كيلوواط)	الجهد	التيار (أمبير)	الوزن (كجم)	الضوضاء (ديسيبل)	أقصى تدفق (m³/h)	أقصى فراغ (ملي بار)	أقصى ضغط (ملي بار)	صمام تنفيس الفراغ
الطراز	4RB 220-0AH26-7	50	0.81	200-240 △ /345-415	الوزن (كجم)	4 △ /2.3Y	24	58	47	-370	490	1×...2110/...2141
60	4RB 220-0AH26-7	0.94	220-275 △ /380-480	4 △ /2.3Y	62	60	24	-440	480	1×...2114/...2142
4RB 220-0AH56-7	50	1.5	200-240 △ /345-415	7.5 △ /4.3Y	28	58	47	-370	650	1×...2110/...2141
4RB 220-0AH56-7	60	1.75	220-275 △ /380-480	7.6 △ /4.4Y	28	62	60	-500	740	1×...2114/...2142
4RB 320-0AH46-7	50	1.1	200-240 △ /345-415	5.4 △ /3.1Y	29	59	65	-400	480	1×...2110/...2141
4RB 320-0AH46-7	60	1.3	220-275 △ /380-480	5.4 △ /3.1Y	29	63	76	-480	480	1×...2114/...2142
4RB 320-0AH56-7	50	1.5	200-240 △ /345-415	7.5 △ /4.3Y	30	59	65	-440	540	1×...2110/...2141
4RB 320-0AH56-7	60	1.75	220-275 △ /380-480	7.6 △ /4.4Y	30	63	76	-560	600	1×...2114/...2142
4RB 420-0AH26-7	50	1.5	200-240 △ /345-415	7.5 △ /4.3Y	33	61	87	-480	450	1×...2110/...2141
4RB 420-0AH26-7	60	1.75	220-275 △ /380-480	7.6 △ /4.4Y	33	66	105	-430	410	1×...2114/...2142
4RB 420-0AH56-7	50	3.3	200-240 △ /345-415	13 △ /7.5Y	39	61	87	-500	750	1×...2110/...2141
4RB 420-0AH56-7	60	3.8	220-275 △ /380-480	13.8 △ /8Y	39	66	105	-510	850	1×...2114/...2142
4RB 520-0AH26-8	50	2.2	200-240 △ /345-415	11.4 △ /6.6Y	40	64	120	-470	460	1×...2110/...2141
4RB 520-0AH26-8	60	2.55	220-275 △ /380-480	11.2 △ /6.5Y	40	70	145	-500	450	1×...2114/...2142
4RB 520-0AH77-8	50	4	345-415 △	9 △	51	65	120	-500	820	1×...2110/...2141
4RB 520-0AH77-8	60	4.6	380-480 △	9.5 △	51	71	145	-530	810	1×...2114/...2142
4RB 620-0AH36-8	50	3.3	200-240 △ /345-415	13 △ /7.5Y	48	67	165	-460	500	1×...2110/...2141
4RB 620-0AH36-8	60	3.8	220-275 △ /380-480	14.2 △ /8.2Y	48	71	195	-480	420	1×...2114/...2142
4RB 620-0AH57-8	50	5.7	345-415 △	12.5 △	65	68	165	-460	740	1×...2110/...2141
4RB 620-0AH57-8	60	6.6	380-480 △	12 △	65	72	195	-480	840	1×...2114/...2142
4RB 630-0AH67-8	50	7.5	345-415 △	16 △	86	72	170	-730	1040	1×...2110/...2141
4RB 630-0AH67-8	60	8.6	380-480 △	16 △	86	76	200	-700	1040	1×...2114/...2142

منحنيات الأداء

مخططات الاختيار لجميع سلاسل منافيخ القناة الجانبية (الدوامية) عند 50 هرتز و60 هرتز. النصف الأيسر من كل مخطط لوضع التفريغ والنصف الأيمن لوضع الضغط، وتحمل كل منحنى رمز الطراز. الترقيم الكامل موجود في الكتالوج.
